Ventilator de perete în medii explozive O.ERRE EB 25 4M EX ATEX Ø 260 mm

Ventilator industrial de perete O.ERRE EB 25 4M EX ATEX (Ø 260 mm), cu certificat în mediu împotriva exploziilor, este conceput pentru evacuare debitului mare de aer și gaze la distanțe scurte. Ventilatorul este potrivit pentru utilizarea în zone comerciale și industriale, unde în atmosferă sunt prezente gaze explozive sau vapori inflamabili și unde există probabilitate mare de explozie.

Avantajele ventilatorului industrial O.ERRE EB 25 4M:

• ventilator axial cu debit mare pentru evacuare la distanță mică
• potrivite pentru zonele comerciale și industriale cu risc ridicat de explozie
• concepute pentru gaze explozive și vapori inflamabili
• construcție din oțel, motor cu patru poli și elice din material autostingere
• montare simplă în perete sau panou
• certificat CESI în conformitate cu directiva ATEX

Descrierea detaliată a ventilatorului de perete în medii explozive O.ERRE EB 25 4M EX ATEX

Convenabil centrului comercial, precum și rafinăriilor de petrol

Ventilator industrial de perete O.ERRE EB 25 4M EX ATEX Ø 260 mm este proiectat pentru funcționare non-stop în atmosfere explozive în care sunt prezente gaze, vapori sau vapori foarte inflamabili în atmosferă și unde există risc ridicat de explozie și este adecvat pentru centre comerciale și pentru rafinăriile de petrol. Acest ventilator axial, care a trecut certificarea CESI strict conform directivei ATEX, îndeplinește toate cerințele de siguranță pentru echipamentele de lucru în zone industriale și comerciale cu atmosfere explozive.

Ventilatorul industrial O.ERRE EB 25 4M EX ATEX Ø 260 mm cu putere de 120W este potrivit pentru funcționarea normală, cum ar fi centrele comerciale, garajele subterane, vopsitori, atelierele și depozitele, precum și pentru locurile și instalațiile unde există o probabilitate ridicată de defectare a mașinii în combinație cu atmosferă explozivă, cum ar fi fabrici, rafinării sau alte instalații din industria chimică.

Acest ventilator nu este destinat utilizării în minele subterane și în instalațiile adiacente de pe suprafața minelor care sunt predispuse la acumularea gazelor de extracție a șisturilor.

Rezistență la gaze explozive conform directivei ATEX

Ventilator de perete O.ERRE EB 25 4M EX ATEX este desemnat în zone cu pericol de explozie în conformitate cu Directiva ATEX 2014/34 / UE denumirea II 2G c IIB+H2 T4, care au următoarele semnificații:

• Echipamentele aparținând Grupului II, Categoria 2, sunt destinate lucrărilor în afara minei, mai ales în Zona 1, care este definită ca spațiu în care este posibil să apară atmosfere explozive și trebuie să ținem cont de ele timp de 10 până la 1000 de ore pe an. Utilizarea sa este posibilă și în zona 2.
• Ventilatorul este proiectat pentru utilizare în atmosfere explozive de tip G, constând în gaze, aburi sau vapori, nu praf.
• Litera "c" indică tipul de protecție unui dispozitiv neelectric în construcția de siguranță.
• Grupul de gaze IIB+H2 reprezintă atmosferă cu apariția fie hidrogen, formaldehidă, eteri, etilene și altor gaze din grupul exploziv IIB, sau a gazelor din grupul exploziv IIA care include, de exemplu, acetonă, etanol, propan, butan, benzen, amoniac sau toluen.
• Valoarea temperaturii maximă a suprafeței produsului T4 este <135 °C.

Construcție certificată în condiții extreme

Ventilatorul de perete axial O.ERRE EB 25 4M EX ATEX este rezistent la explozie ca întreg. Ambele părți ale ventilatorului, atât electrice cât și neelectrice, au fost testate și au obținut certificat CESI. Gradul de protecție împotriva pătrunderii corpului străin și lichide este IP55.

Cadrul pătrat exterior al ventilatorului este realizat din tablă de oțel și tratat cu vopsea neagră pe bază epoxidică cu efecte anticorozive. Elicea este din polimer de autostingere care rezistă temperaturilor mai mari și a focului directe pe termen scurt. Cu toate acestea, pe termen lung, temperatura aerului distribuit nu trebuie să depășească 40 °C. Acest material nu este inflamabil, dar după îndepărtarea flacării externe focul se singur stinge. Elicea este în plus static și dinamic echilibrat.

Ventilatorul O.ERRE EB 25 4M EX ATEX Ø 260 mm cu debit de aer de 900 m3/h este destinat în primul rând pentru evacuarea volumelor mari de aer, vapori inflamabili sau explozive, fie direct prin perete afară, sau prin conducte drepte scurte de până la 3m în lungime.

Montare simplă în perete sau panou

Datorită cadrului de montare pătrat și a rulmenților cu bile, acest ventilator de perete poate fi instalat nu numai în perete sau panou, ci în aproape orice teren solid.

Montarea se face în mai mulți pași simpli:

• mai întâi este necesar să faceți o deschidere în perete, care corespunde dimensiunii flanșei circulare a ventilatorului
• după instalarea în deschidere, ventilatorul de perete este fixat cu ajutorul șuruburilor și dibluri (nu sunt incluse)

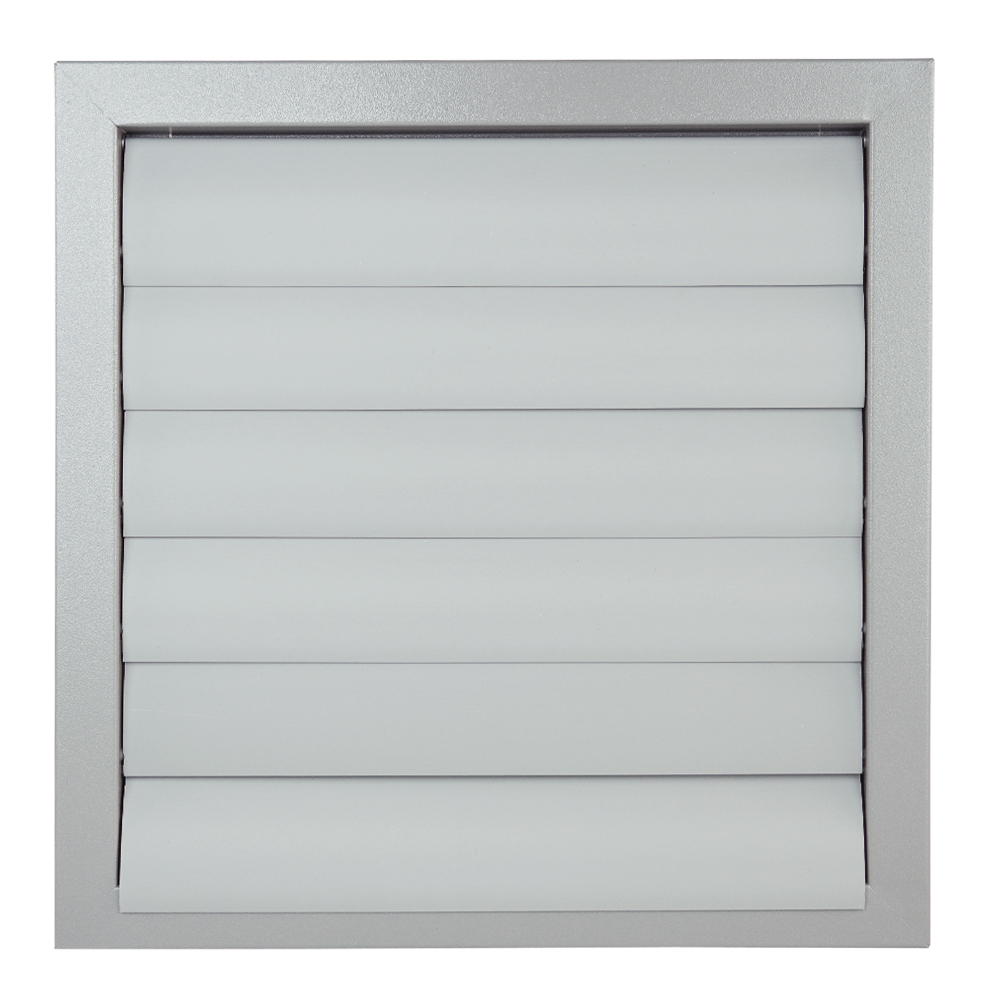

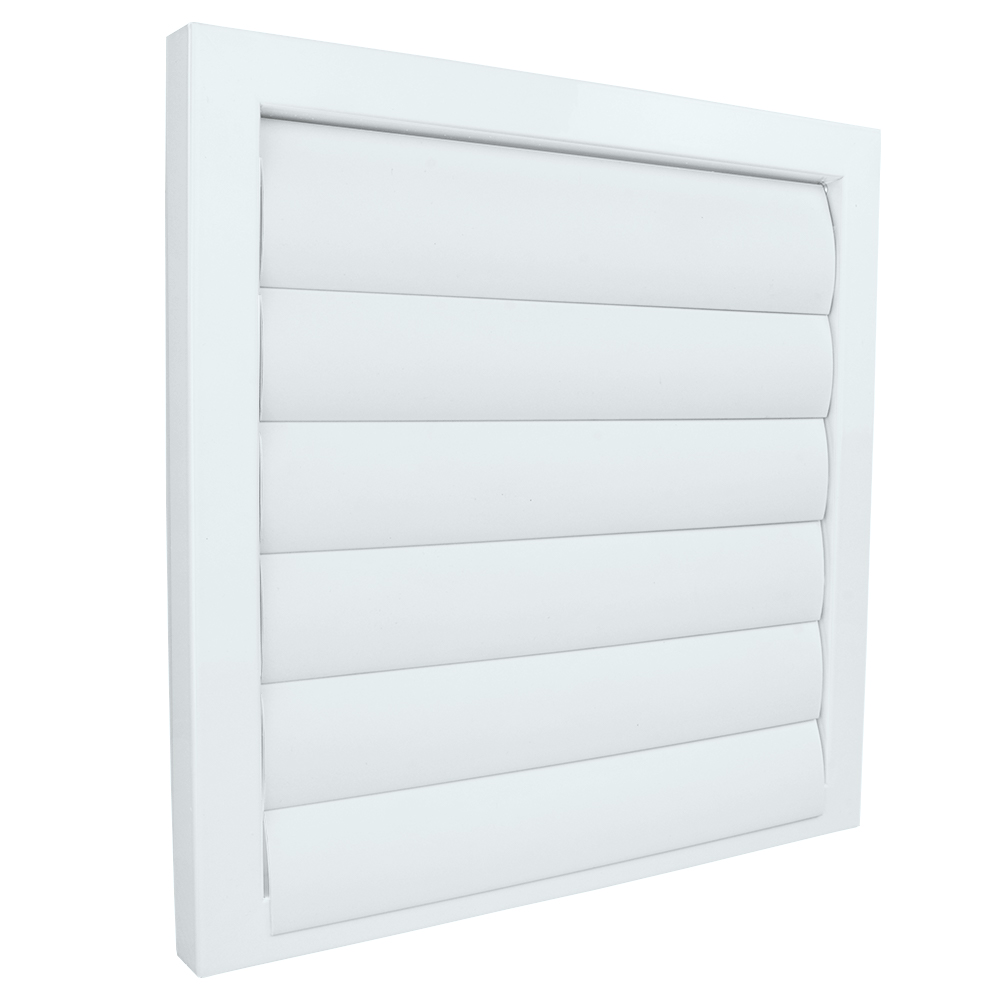

• deschiderea de pe partea opusă a peretelui este recomandată să, fie acoperită cu grila metalică cu jaluze garavitaționale pentru a preveni înapoi fluxul de aer.



Conectarea motorului monofazat cu patru poli la rețea electrică trebuie să fie efectuată de persoană calificată, în conformitate cu standardele aplicabile. Schema electrică de conectare se află la capacul motorului.

Alegere din mai multe variante după tipul motorului și diametru

Ventilatoarele seriei O.ERRE EB 25 4M EX ATEX sunt disponibile în două versiuni, cu motor monofazat pentru tensiune de 230V, sau cu motor trifazic pentru tensiune de 400V. Ambele versiuni sunt fabricate în diametre de 250, 300, 350, 400 și 500 mm. Aceste variante ating debit de aer de la 900 până la 4500 m³/h.
